• 产品参数

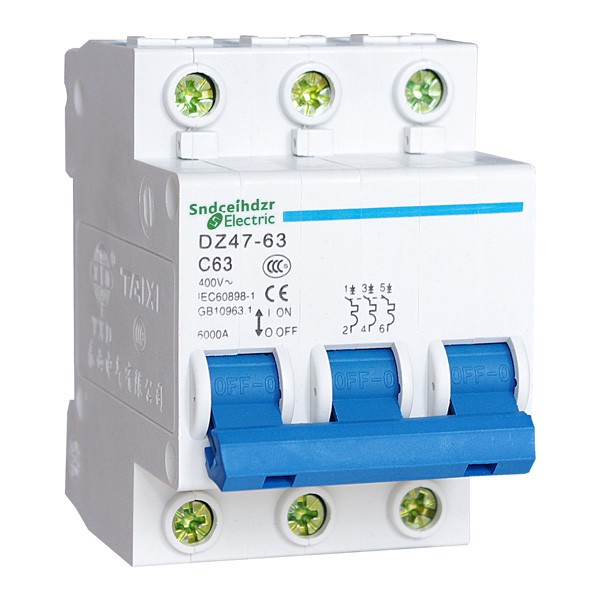

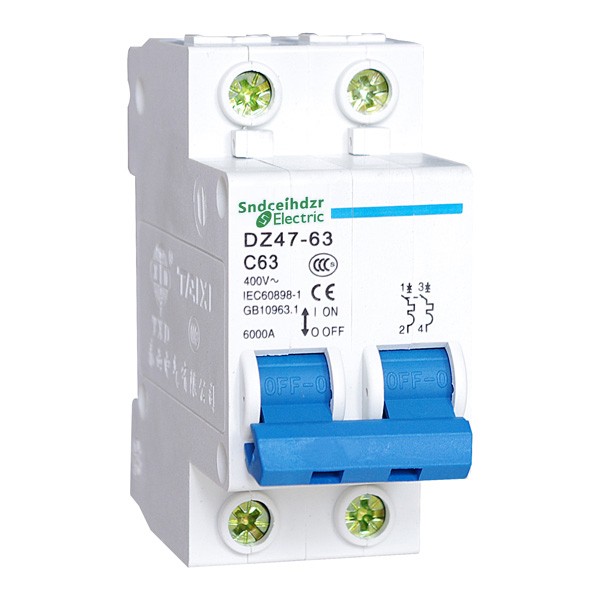

一、适用范围

DZ47电瓶车断路器主要适用于交流50/60Hz,额定工作电压为230V/400V及以下,额定电流至63A的电路中,该断路器主要用于现代建筑物的电气线路及设备的过载、短路保护,亦适用于线路的不频繁操作及隔离。结构特征电瓶车断路器由塑料外壳、操作机构、触头灭弧系统、脱扣机构等组成。外壳采用了高阻燃、高强度的特种塑料,抗冲击能力强、重量轻。电瓶车断路器操作机构的零件采用了高强塑料制品,在确保灵敏、可靠的同时获得了最低的转动惯量,使从短路故障开始到脱扣机构动作的时间很短。脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成。触头灭弧系统则采用特殊的导弧角和过道灭室,并具有显著的限流特性。主要用于办公楼,住宅和类似的建筑的照明、配电线路及设备的过载、短路保护、也可在正常情况下,作为线路不频繁的转换之用,该产品符合IEC60898和GB10963.1等标准的要求。泰西生产的DZ47高分断小型断路器(B型电瓶车断路器)已经过国家CCC认证和CE认证。
B型用于电瓶车保护;C型用于家居配电保护;D型用于电动机保护

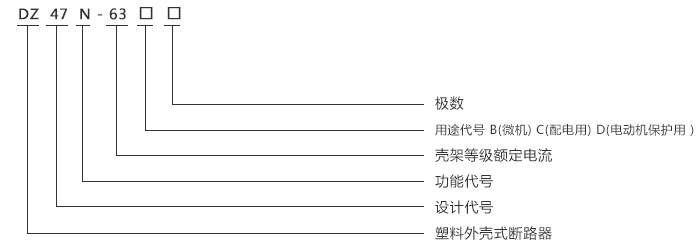

二、型号及其规格


三、正常工作条件

周围空气温度上限不超过正四十摄氏度;下限一般不超过负五摄氏度。在高于正四十摄氏度或低于负五摄氏度的条件下使用应与泰西电气技术部联系。
安装地点的海拔一般不超过两千米高。
空气是清洁的,并且在最高温度正四十摄氏度时,空气的相对湿度不得超过百分之五十。
在较低温度下课允许较大的相对湿度,例如在正二十摄氏度时,相对湿度可达到百分之九十。
应该注意,由于温度变化,可能偶尔产生适度的凝露,此时应采取适当的措施(例如排水孔)。
电瓶车断路器垂直安装,与垂直面的倾斜度不超过百分之五。
无显著摇动和冲击震动的地方。
若安装于封闭防护外壳内,并多台紧靠着安装时应降容使用,降容系数可选0.7~0.8,对于金属防护外壳可采用高值,对全塑防护外壳,则可采用低值!

四、主要参数及技术性能

主要规格:
按额定电流ln分:6A、10A、16A、20A、25A、32A、40A、50A、63A。
按极数分(POLE):1P.单极; 2P.二极; 3P.三极; 4P.四极。
按断路器瞬时脱扣器的形式分:a.C型(5ln~10ln); b.D型(10ln~16ln)。
机械电气寿命:a.电气寿命:不低于3000次; b.机械寿命:不低于8000次。

壳架等级额定电流lnm(A)额定电流ln(A)极数(P)额定电压Ue(V)额定短路分断能力lcn(A)
636、10、16、20、25、32、401、22304500~6000
2、3、4400
50、631、22303000~4500
2、3、4400


试验型式试验电流起始状态脱扣或不脱扣时间极限预期结果
aB、C、D1.13ln冷态t≤1h不脱扣
bB、C、D1.45ln紧接着a项t<1h脱扣
cB、C、D2.55ln冷态1s<t<60s(ln≤32A)
1s<t<120s(ln>32A)
脱扣
dB3ln冷态t≤0.1s不脱扣
C5ln
D10ln
eB5ln冷态t<0.1s脱扣
C10ln
D16ln



五、外形和安装尺寸


六、订货须知

订货时要标明下列各点:
产品型号和名称:如DZ47-63小型断路器/DZ47电瓶车专用小型断路器或者电瓶车保护空气开关。
瞬时脱扣额定电流:如30A。
断路器极数:如4P。
订货数量:如230只。
用途代号:B型(电瓶车断路器); C型(配电用); D型(电动机保护用)。
订货举例:DZ47-63小型断路器,3P,32A,1500只,C型。
